PowerLab/10T生物信号记录系统

1.仪器与软件简介

PowerLab /10T是高性能生物信号处理设备,拥有4个信号记录通道:脉搏、血压、心电、呼吸,适用于同时记录和分析多项生物信号的各种生物实验。

Chart 4版本是PowerLab系统的多通道长时间记录软件,具有以下特点:①多通道同步显示,最多可同时显示16个通道;②强大计算功能,可对记录数据进行平均、计数和积分等多种统计分析;③实验参数设置方便,所有记录参数都可通过Chart软件的相应对话框进行设置和保存,方便以后实验;④Chart软件有很强的可扩展性。

2.仪器操作步骤

(1)首先确认PowerLab已经连接到计算机后,打开电脑电源开关(如进行休克实验需检查冷光源是否置于开通状态)和打印机的电源开关。电脑自动进入视窗桌面系统。

(2)当PowerLab前面板的状态灯为绿色表示电源已经打开,橙色表示正在工作。如果状态灯为红色,请立即关闭PowerLab,并及时与老师联系。

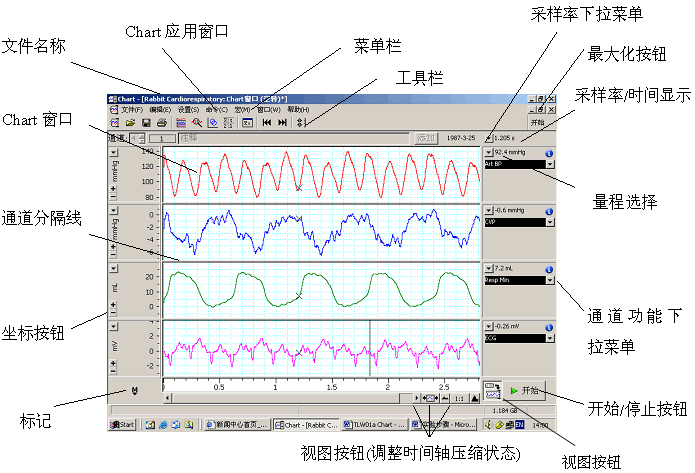

(3)在计算机桌面上找到Chart设置文件图标,并用鼠标左键双击图标打开Chart软件,进入Chart窗口(界面)。界面如下图所示,四个通道分别为:通道一:通用通道(记录脉搏);通道二:桥式通道(记录血压);通道三:生物电通道(记录心电);通道四:呼吸通道(记录呼吸)。另外,与四个通道相对应有四个实时数据显示框。

Chart 设置文件桌面图标如下:


Chart文本窗口组成

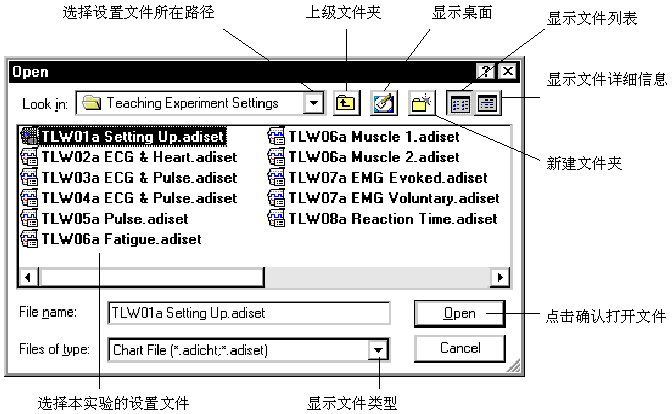

(4)实验的设置文件选择 选择“文件”菜单中的“打开”命令。这样您就可以看到如下图所示的对话框。根据教师的要求定位并打开对应实验的设置文件。

打开的对话框

注:设置文件是用于同一实验的仅保存各项设置的文件,一般情况下,只需要完成手术,连接各传感器,直接开始实验即可。

(5)连接换能器 按具体的动物实验操作要求,连接呼吸、血压、脉搏的换能器,连接心电图三个针形电极导线。分别与动物相应部位连接。

(6)实验记录开始/停止 Chart窗口(界面)右下方的 Stop 切换按钮显示为《停止》;如单击该按钮,可切换显示为Start ,表示Chart处于记录状态,开始记录实验数据,同时通道窗口中即时显示记录下的数据曲线,如果再单击该按钮则 Stop 停止记录。因此,实验时单击Chart界面右下方的“开始”按钮,开始记录;当完成实验时,点击“停止”按钮即可。

如果只想显示实验数据,而不打算记录,可单击记录/显示切换按钮(下图),使该按钮上有一红色“×”字,此时只显示数据而不输入计算机内存,数据不能保存。如再单击该按钮又使该按钮呈反黑显示,则系统又回到记录状态。

记录监控按钮示意图

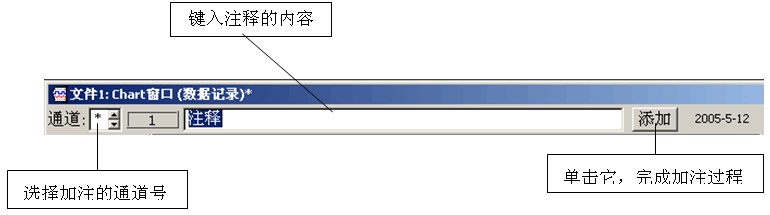

(7)实验注释或贴标签 在实验过程中,如果进行放血、给药、急救等操作时,可以在数据文件中加注释。当记录时,软件界面上方的注释栏中可以输入字符,可以根据具体使用的药物类型和剂量输入适当的内容,直接按“回车”键就会在数据上添加一个注释或单击添加按钮。

注释对话框

(7)信号范围或振幅调节 在实验过程中,如果某个通道的数据未能完全显示,可以点击每个通道左面的 按钮调节数据的显示情况。

(8)调整视图走纸速度

可直接按一下“视图按钮”进行调节。

(9)数据分析与打印

数据全部记录完成后,首先选择“文件” 菜单中的“保存”命令保存数据文件,防治操作中发生意外丢失数据。1)如果需要将数据图形粘贴到Word等编辑文档中,首先选择需要的数据图形,然后点击“工具栏”中的 按钮,将数据显示在放大窗口中。选择“编辑”菜单中的“复制Zoom窗口”命令,这样放大窗口的数据图形就可以以图像形式粘贴到Word等编辑文档中。

2)分析数据时,首先关闭放大窗口,然后选择需要分析的数据段,之后点击“命令”菜单中的“加到数据板”。选择“工具栏”中的按钮可以打开数据板,这样就可以看到具体的数值。如果您希望将数据板中的数值粘贴到Word等编辑文档中,可以在数据板中选定需要粘贴的数据,直接选择“编辑”菜单中的“复制”命令,然后粘贴到Word等编辑文档中。

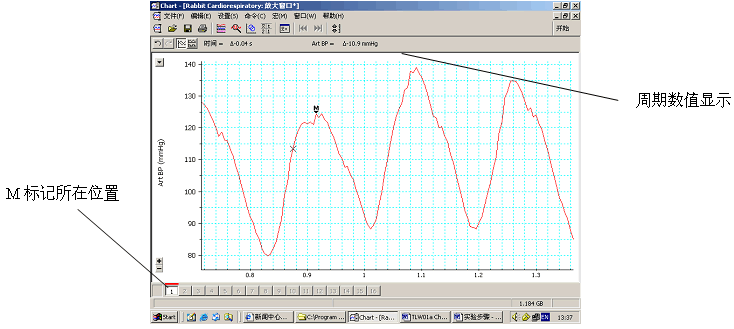

3)心率计算 如果直接测量心率,可以选择需要测量心率的心电图信号,点击“工具栏”中的按钮,打开放大窗口,如下图所示。

心率计算对话框



拖动左下角的标记到心电图的R波顶点位置,然后将光标移动到下一个心电周期的R波顶点。这时您可以在放大窗口的上方读到这次心电的周期。根据这个周期,可以用下面的公式计算得到心率:心率=60÷周期。
